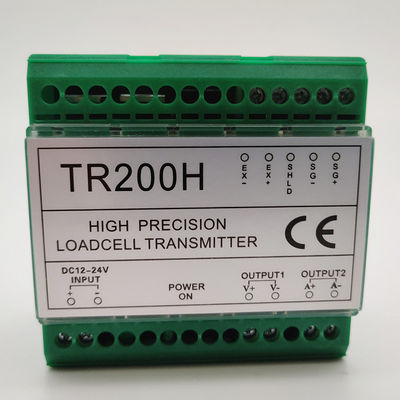

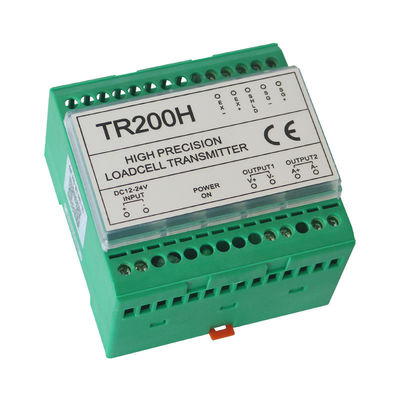

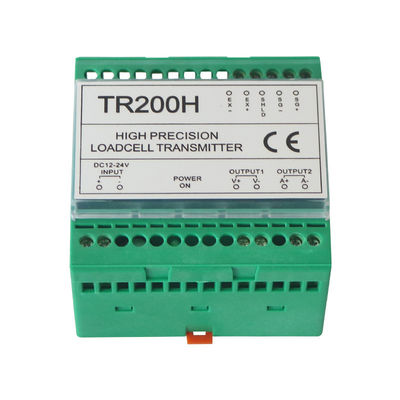

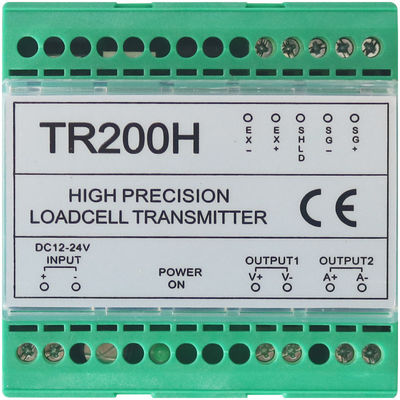

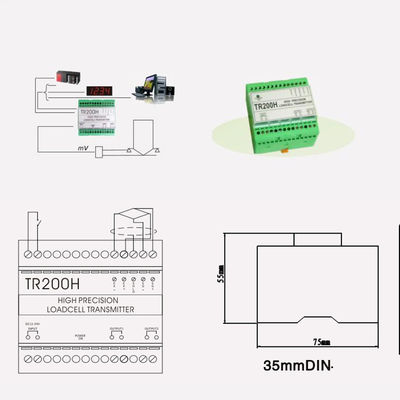

4-20MA 0-10V 0-5Vの荷重計センサーのアンプの送信機の電圧現在のコンバーター

技術的な変数:

定常電圧:12VDC- 24VDC
入れられたセンサーの感受性:2.0MV/V
刺激出力:出力刺激電圧5V （E +）。
出力信号:0-5V、0-10V、4-20MA
実用温度範囲:-20 - 80
作動の湿気:10% RH90% RH （不凝縮）
正確さ:よくより0.2% F.S
精密は0.05% F.Sよりよい

主な特長:

超高精度の操作amp回路、高精度で、よい安定性
電源に逆の極性の保護、サージの保護、過電流保護がある
重量を量ること、引き圧力、トルクおよび他の緊張センサーのために適した。

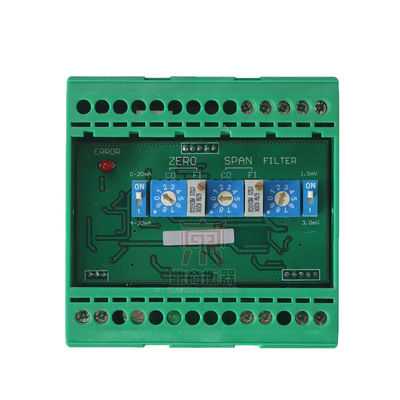

ギヤ選択:
ディップ スイッチ第1および第2がのために割り当てられるときディップ スイッチ第1はのために、VOの出力0-5V、ときへの第1、VOの出力0-10V、VOの出力0-5VのIOの出力4-20mA割り当てられる。

約デバッグする:

1. ゼロ点調整

1:電圧調整は、最初にシステム、調整された電圧ゼロ電位差計（Vzero）ゼロ ポイントを調節するために荷を下される。マルティメーターの電圧出力ターミナルVOと測定されて、徴候を0点規正する終わりとして徴候を許可しなさい。

2:現在の調節は、最初にシステム、現在のIOの現在の出力を測定していてマルティメーターのブロックが現在のゼロ点調整の電位差計（Izero）、4mAの近くのそれを許可することを試みる荷を下される。

2. 利益調整

1:電圧フル・スケールの調節、システム負荷ある特定の重量の価値（推薦された範囲:80%は| 100%のFS）ディジタル マルティメーター間の負荷重量および最大負荷の比率に従って、出力電圧価値フル・スケールの出力を調節するために回転スパンの電位差計（Vspan）の出力電圧を監察するために計算した。

2:現在のフル・スケールの調節システムはある特定の重量の価値（推薦された範囲に荷を積む:80% | 100%のFS）、フル・スケールの出力を調節するために出力、回転現在の完全な電位差計を（ispan）監視するようにディジタル マルティメーター間の負荷重量および最大負荷の比率に従って計算される出力電流の価値は20mAの近くのそれを可能にすることを試みる。

3. 再検査

システムは、測定されたゼロ出力荷を下される;ある特定の重量の価値に、測定された出力電圧である期待された拡大荷を積みなさい。一致しなかったら、再度調節しなさい。

信号処理:
よい送信機、ろ過してする第1はこのモジュール+インダクタンス コンデンサー フィルター効果的に流れおよび反逆の保護の電源のさざ波の干渉を抑制できる。
